電磁流量計幾種部件常見檢測方法

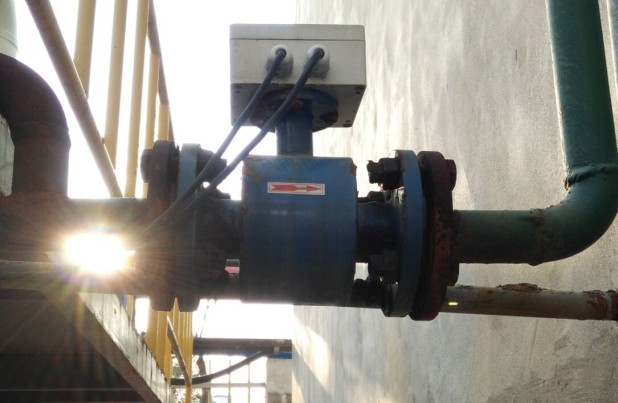

長征儀表廠電磁流量計幾種部件常見檢測方法:
一,電磁流量計勵磁線圈檢測:
線圈電阻與儀表規格、口徑有關,一般在15---150歐姆之間;線圈與電極、儀表外殼電氣上是絕緣的,對于電磁流量計絕緣的概念是大于20 MΩ。斷開與轉換器接線后可用萬用表檢測。
R7、8=15---150Ω;R7、1≥20 MΩ;R7、2≥20 MΩ;R7、3≥20 MΩ;R8、1≥20 MΩ
R8、2≥20 MΩ;R8、3≥20 MΩ。
二,電磁流量計電極檢測:
電磁流量計常見的電極材料有:316L電極,哈氏合金B(yǎng)(HB電極),哈氏合金C(HC電極),鈦電極,鉭電極,鉑金電極等,當管道內無介質時,電極間絕緣。R1、2≥20 MΩ;R1、3≥20 MΩ
R2、3≥20 MΩ;對于100mm口徑儀表、介質是自來水,電極間的電阻大約是:R1、2=300---600 kΩ;R1、3=300---600 kΩ;R2、3=300---600 kΩ;它們是相互對稱的。
三,輸出檢測(電流4-20毫安)
根據儀表顯示的瞬時流量和量程換算出4—20mA電流值,用萬用表電流檔測量(4mA為流量下限,20mA為流量上限)。
四,回路檢測
將轉換器側接線端1、2、3用二根導線相互短接,儀表應當顯示“0m3/h”。將轉換器側接線端1、2、3斷開,用手(或螺絲刀)分別觸碰接線端2、3,儀表會分別顯示一個“正的”、或“負的”跳變流量。
五,線圈供電回路檢測
線圈供電通常是“正”、“負”交變的方波恒流源,其電流值大約是±(50---300) mA,不能用萬用表直接測量。可以在有流量時,利用儀表的瞬時流量顯示間接檢測。
