頂裝式磁翻板液位計原理及特點
長征儀表廠頂裝式磁翻板液位計
1.1 原理
根據浮力原理和磁性耦合作用研制而成。當被測容器中 的液位升降時,液位計主體管中的磁浮子也隨之升降,浮子內 的磁鋼通過磁耦合傳遞到翻板指示器,驅動紅黃翻板翻轉。液 位上升時,翻板由紅色翻轉為黃色;液位下降時,翻板由黃色翻 轉為紅色。面板的紅黃界位處為容器內介質液位的實際高度, 從而實現液位的指示。
1.2 特點

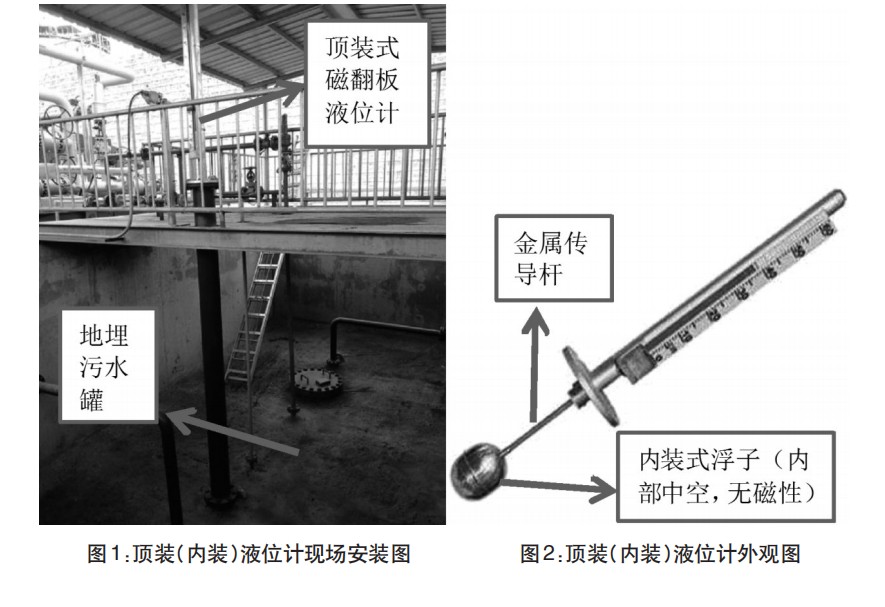

頂裝式磁翻板液位計測量范圍大,讀數直觀清晰;密封結 合面少,不易滲漏,安全可靠;指示部分與被測介質隔離;易于 安裝、維修方便。不適合于強烈振動和強磁的工作場合。(圖1, 圖2)
1.3 結構
地埋污水罐液位計選用頂裝式磁翻板液位計,主要由五部分組成。
A浮球:浮球直接安裝于液體的容器中,內部中空,本身不 帶有磁性,其頂端固定一細長的金屬傳導桿;
B磁浮子:磁浮子為一帶有磁性的金屬圓柱體,連接在金屬 傳導桿的另一端,處于護套筒內部,當?shù)投说臏y(cè)量浮球在液面 最低時,傳導桿頂部的磁性浮子正處于外部護套筒的最低端;
C面板:內部裝有紅黃磁翻板,磁翻板受金屬傳導桿頂部的 磁浮子磁性影響反轉而出現顏色變化,由此能夠指示出浮子的 高度即液體的液位高度;
