長征儀表磁翻板液位計油田項目應用現場分析
延長氣田某區塊集氣站地埋污水罐的液位計為頂裝式,頂 裝式磁翻板液位計出現故障的原因概括如下:

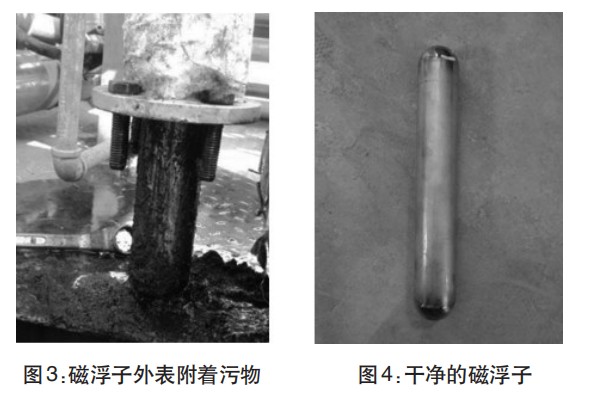

一,浮球、磁浮子外表附著污物 經過兩年多運行,污水罐內可能沉淀污泥雜質導致液位計 示數不準?,F(xiàn)場拆卸液位計,并且對浮球和磁浮子進行清洗。 (圖3-圖4)
二,浮球、磁浮子變形開裂 設備檢修期間,清管作業時由于較大的管道壓差伴隨氣流 以及管內污物經過排污管線進入地埋污水罐,劇烈的振動以及 氣流沖擊導致罐內浮球變形凹陷,甚至在氣流壓力作用下浮球 上升卡在罐頂。對于浮球開裂變形的情況需要更換浮球,浮球 卡在罐頂則需要打開人空進入罐內解除卡阻。

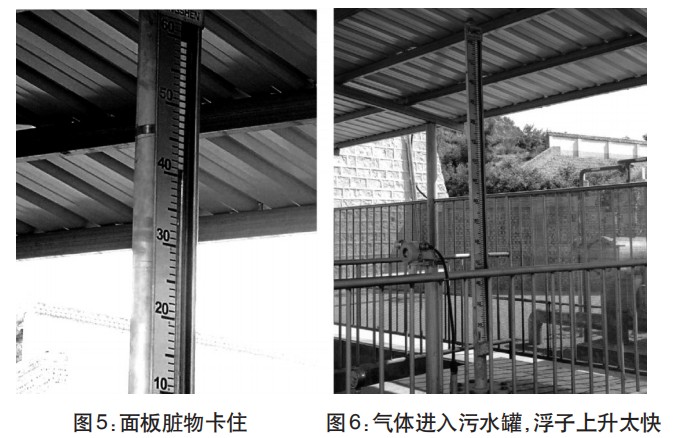

三,面板有臟物卡阻 面板有雜質進入會使磁翻板無法翻片,出現卡阻。解決方 法就是用一塊小磁鐵向下緩慢劃過面板的磁翻板,如果正常翻轉,則解除卡阻,否則要更換面板。(圖5)
四,浮子上升下降太快,面板來不及反應 生產過程中由于自動排液撬故障開啟手動排污時,會有氣 體進入污水罐。氣體的竄入導致液位計翻板迅速翻轉至滿值, 不是真實液位,而且容易損壞浮子。 解決方法是排液之前保持 自動放空和手動放空同時開啟,緩慢打開手動排污閥,讓污水 慢慢進入污水罐。(圖6)
長征儀表廠技術人員通過現場的檢查和分析,討論了影響頂裝式液位計故障的主要原因以及解決措施。最后得出結論引起頂裝式磁翻 板液位計故障的部位主要有浮球、磁浮子以及面板。在日常維 護中集氣站值班人員只要掌握正確的維護方法,就能保證液位 計的無故障運行。
